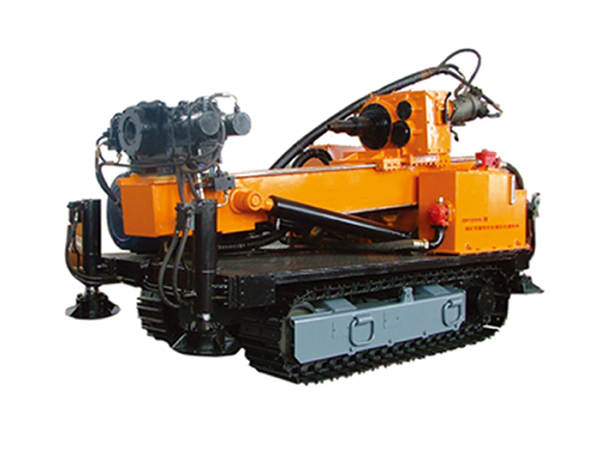

一、外形圖：
二、用途及適用范圍：
ZDY3200L型煤礦用履帶式全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。也可用于金屬非金屬固體礦床勘探的金剛石小口徑鉆孔、工業民用建筑、公路、鐵道、橋梁、水壩、國防建設等工程地質勘探及水文、油氣田的勘探和堤壩注漿等工程鉆孔。
三、主要技術特點：
ZDY3200L型煤礦用履帶式全液壓坑道鉆機為全液壓動力頭可以自行移動的履帶式鉆孔，其主要技術特點如下：
1、鉆機轉矩高，轉速范圍合理，適用不同材質和規格的鉆頭，可進行不同直徑、不同用途的工程鉆孔。
2、采用新型專利特種油缸，整機長度短，鉆進行程長，大大減少倒桿輔助時間，裝卸鉆桿無需拆卸水便，提高鉆進工作效率。
3、鉆孔給進和鉆桿起拔力大，便于處理孔內特殊情況。
4、鉆機結構簡單，外形尺寸小，傳動效率高。
5、操作集中，簡單方便，靈活可靠，大大降低了勞動強度。
6、鉆機自行移動、轉向，安裝方便快捷，大大縮短移位鉆孔輔助時間。
四、主要技術參數：
|
序號
|
參數名稱
|
單位
|
數值
|
|
1
|
鉆進深度
|
m
|
350
|
|
2
|
開孔直徑
|
mm
|
94、115-150
|
|
3
|
終孔直徑
|
mm
|
94
|
|
4
|
鉆桿規格（Φ×L）
|
mm
|
63.5/73×1500
|
|
5
|
鉆孔傾角
|
0
|
-5—+60
|
|
6
|
額定轉速
|
r/min
|
83/175
|
|
7
|
額定扭矩
|
Nm
|
3200/1540
|
|
8
|
給進推力
|
KN
|
127
|
|
9
|
回程起拔力
|
KN
|
87
|
|
10
|
給進行程
|
mm
|
1700
|
|
11
|
爬坡能力
|
0
|
20
|
|
12
|
接地比壓
|
MPa
|
≤0.06
|
|
13
|
配套電機功率
|
Kw
|
45
|
|
14
|
外形尺寸
(長×寬×高)
|
mm
|
2940×1400×1710
|
|
15
|
重 量
|
Kg
|
約4500（不包含鉆具）
|
