一、概 述
NB系列煤礦用泥漿泵是單缸或雙缸往復式泵，有單作用，雙作用，柱塞和活塞等不同結構形式。主要用于地質鉆探中，供給沖洗液（泥漿或清水）冷卻鉆具稀釋粘土、泥漿及循環等功能。也用于煤礦坑道鉆機井下鉆孔時供給沖洗液。冷卻鉆具排屑。也可壓注泥漿用于煤層滅火以及封孔注漿。在地面工程中也可用以施工加固，封堵水注漿以及頂管施工中管道外表與土層之間潤滑注漿。
其特點是：
1.結構簡單，操作維護容易，運行性能可靠。
2.體積小、重量輕，動力與工作裝置安裝于同一底座上運輸安裝方便。

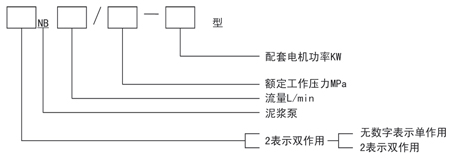

二、型號編制說明
三、工作原理
（1）NB型泥漿泵為雙缸單作用往復柱塞式泵。電動機通過三角皮帶、軸、偏心盤及連桿帶動柱塞做往復運動。柱塞每往復一次，進排漿閥完成一次吸漿和排漿動作。
（2）2NB型
該型號泵為雙缸雙作用往復活塞式泵。電動機通過三角皮帶、傳動軸、離合器以及齒輪轉動，帶動曲軸、連桿、拉桿、活塞做往復運動。活塞往復一次，活塞前后兩組進排漿閥各完成一次進、排漿動作。
四、選型說明
1.根據使用場合不同，泥漿泵配套電機分為防爆和不防爆兩種。煤礦井下用必須選用防爆電機。
2.2NB型泥漿泵用戶若不需要配套電機，在訂貨時需要說明：底座和皮帶輪是否改制。
3.2NB250/4—22型泥漿泵可根據用戶需要改為原TBW200/4型泥漿泵配18.5KW電動機，用于地面工程施工。
4.產品配套電機電壓380/660V，需配660/1140V電機，訂貨時需說明。
五、主要技術參數
| 產品型號 |

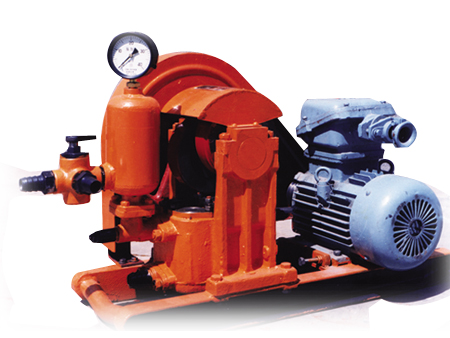

NB50/1.5—2.2（原TBW-50/15）泥漿泵 |
| 型式 |
立式雙缸單作用柱塞式 |
| 參數名稱 |
單位 |
基本參數 |
| 額定流量 |
L/min |
50 |
| 額定工作壓力 |
Mpa |
1.5 |
| 缸套內徑 |
mm |
60 |
| 行程長度 |
mm |
50 |
| 往復次數 |
Min-1 |
190 |
| 吸漿管直徑 |
mm |
32 |
| 排漿管直徑 |
mm |
25 |
| 電機功率 |
KW |
2.2 |
| 重 量 |
Kg |
192 |
| 外形尺寸 （L×W×H） |
mm |
1054×353×645 |
| 配套電機型號 |
|
YBK2-112M-6 |
