二、用途及使用范圍
ZDY1000型系列煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。可用于巖石堅固性系數f≤7的各種煤、巖層鉆孔。配置適當的鉆頭、鉆桿等鉆具還可進行取芯、松軟煤層鉆孔等工程作業。
該鉆機的特點是：
1、動力頭全液壓組合式鉆機。分體積木式結構，方便井下運輸、移位、安裝。
2、獨特的液壓系統，雙泵、液壓卡盤，液壓夾持器夾卸鉆桿，安全，方便，省力。
3、鉆機由液壓泵站、動力頭、機架、操作臺、立柱支承等部件組成，工作時用高壓油管聯接，遠離井口操作，安全。
4、液壓系統設計成熟、簡單、可靠，容易掌握，發生故障時便于分析解決。
5、雙立柱或四立柱支承，一次錨固可鉆多孔，重量輕，效率高，適用性強。

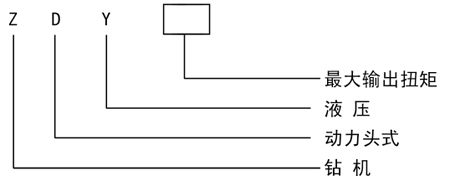

三、型號編制說明
.jpg)
四 、工作原理
電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。
五、選型說明
1、ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
2、ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。
3、井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）
4、ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。
5、ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63、φ73。如果用戶配套螺旋鉆桿時訂貨時需要說明。
6、ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。
六、主要技術參數
|
參數名稱\型號規格
|
ZDY1000鉆機
|
|
|
|
鉆進深度（m）
|
300/200
|
|
開孔直經（mm）
|
115
|
|
終孔直經（mm）
|
65175
|
|
鉆桿直經（mm）
|
50
|
|
鉆孔傾角（0）
|
0~±90o
|
|
額定轉速（rpm）
|
75/205
|
|
額定扭矩（N.m）
|
1000/400
|
|
最大給進力（KN）
|
63
|
|
最大起撥力（KN）
|
43
|
|
給進行程（mm）
|
850
|
|
電機功率（KW）
|
18.5
|
|
主機外形尺寸（mm）( 長×寬×高）
|
2000×800×1600
|
|
主機重量（不含鉆桿）(kg)
|
約1300
|
